電力覆冰人工氣候試驗室下的交流絕緣子閃絡試驗

沉積在絕緣子表面的污染物有兩個主要成分，即潤濕時形成導電層的可溶性污染物和可溶性污染物形成粘合層的不可溶性污染物。為了模擬閃絡試驗中的實際污染程度，交流高壓絕緣子閃絡試驗采用的測試程序符合GB/T 4585、IEC 60507和IEEE Std 1783–200的要求，試驗程序如下。

試驗設備：環儀儀器 電力覆冰人工氣候試驗室

參考標準：GB/T 4585、IEC 60507和IEEE Std 1783–200

實施步驟：

1) 預污染
首先，仔細清洗并干燥絕緣子串。在第一次污染之前，先用水和高嶺土的漿液清洗絕緣子串，然后用自來水沖洗。干燥后，使用固體層法對標本進行人為污染，測量如上所述的 ESDD 和 NSDD。然后將標本自然干燥24小時。

2）濕積雪
標本以所需的排列方式懸掛在氣候室中。為了沉積濕雪，氣候室首先冷卻至預設溫度 -16 ℃，然后保持恒定。噴涂用水的電導率為100us/cm，噴涂前預冷至4~5℃。達到預設溫度后，需要一小時的溫度穩定時間。然后，打開雪炮以產生濕雪。供水壓力設定為280 PSI，產雪量為20 m3/h。

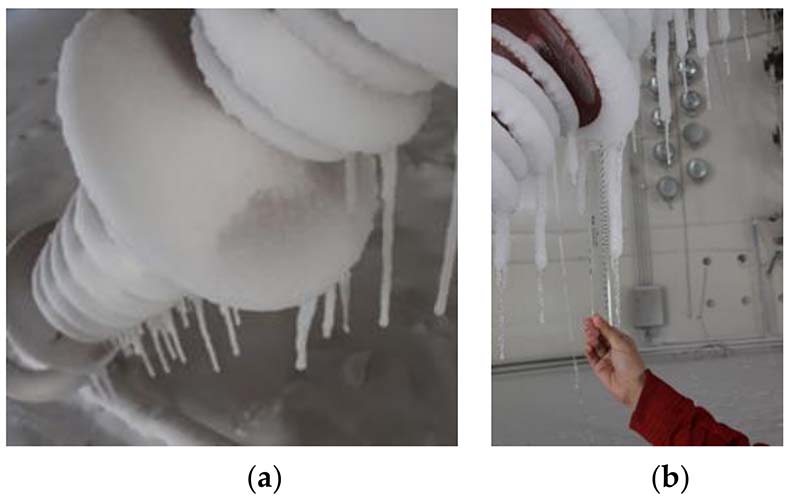

在上述條件下，實測濕雪液態水質量分數為20%~25%。由于結冰程度是影響閃絡電壓的重要因素，因此每次濕積雪持續20分鐘才能獲得相同的積雪程度。在此降雪程度下，普通棚單串90%以上被橋接。之后，將室內溫度保持在-16℃，持續15分鐘以使雪硬化。最后，打開室門，以 3℃/h 將環境溫度升高至 0℃。

3）濕雪閃絡試驗

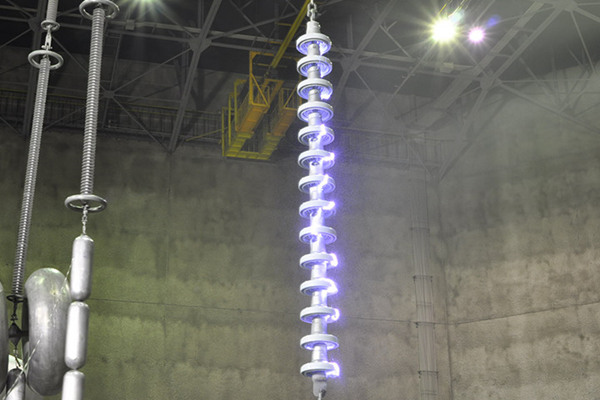

采用均勻上升法，獲得了濕雪條件下各種絕緣子串布置的平均閃絡電壓。首先，以5 kV/s的速率升高電壓直至閃絡。然后，降低室內溫度，使絕緣子表面的雪重新凍結約5分鐘。之后，重復進行閃絡試驗。每個濕積雪都暴露在電壓下 3-5 次，并且每個絕緣子串布置的積雪至少進行 4-5 次。由于濕雪閃絡試驗中閃絡電壓非常分散，只有相對差低于7.5%的試驗才被認為是有效的試驗。為了獲得平均閃絡電壓，應至少進行10次有效測試。
