電網交直流系統人工閃絡試驗氣候室的系統研究

輸電線路安裝的絕緣子，因長期暴露在露天自然環境中，絕緣子的表面會沉積污穢物，污穢物中含有電解物質，在陰雨、霧水等潮濕氣候下，會使絕緣子的絕緣情況發生改變，進而發生污閃。

為了研究污閃，主要會用到電網交直流系統人工閃絡試驗氣候室，我司與某電力公司通過商討，為該公司提供了一個解決方案，方案詳情如下。

方案名稱：環儀儀器 電網交直流系統人工閃絡試驗氣候室

方案要點：人工污穢氣候室溫濕度聯合控制系統與方法

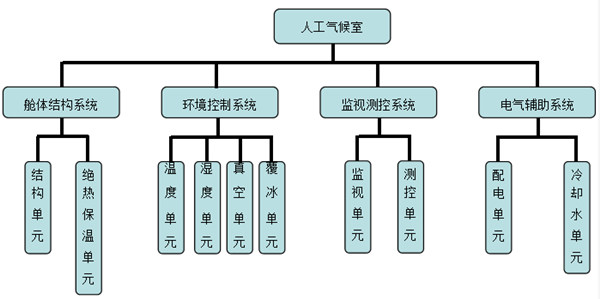

系統組成：見下圖

方案原理：將加濕器、加熱器及溫濕度傳感器置于霧室，換氣扇安裝在能夠實現霧室室內與外界環境的溫濕度交流的位置;并將加濕器、加熱器、換氣扇及溫濕度傳感器分別與數據采集卡連接，數據采集卡與工控機連接;組成霧室溫濕度聯合控制系統;

方案優勢：進行人工污穢試驗時精確控制小霧室溫，濕度的方法。該方法將霧室當前現有溫、濕度狀態與設定的目標溫、濕度狀態對比后作出工作狀態分類，針對不同的分類采用不同的控制策略即確定相應的工況模式，分別控制加熱器、加濕器和換氣扇，最終達到溫濕度聯合精確控制的目的。
